Mosiężny zamykany zawór kulowy Producenci

W przemysłowych systemach kontroli płynów i komercyjnych systemach hydraulicznych zapewnienie, że zawór pozostaje w zamierzonym położeniu — całkowicie otwarty lub całkowicie zamknięty — ma kluczowe znaczenie dla zapewnienia zgodności z przepisami bezpieczeństwa i zapobiegania wypadkom. Podczas gdy standardowe mosiężne zawory kulowe zapewniają niezawodne działanie odcinające, ich swobodnie obracające się uchwyty stwarzają ryzyko nieuprawnionego użycia lub przypadkowego ruchu z powodu wibracji. Zamykany, mosiężny zawór kulowy zawiera zaprojektowaną funkcję blokowania fizycznego, podnoszącą kontrolę operacyjną na nowy poziom bezpieczeństwa.

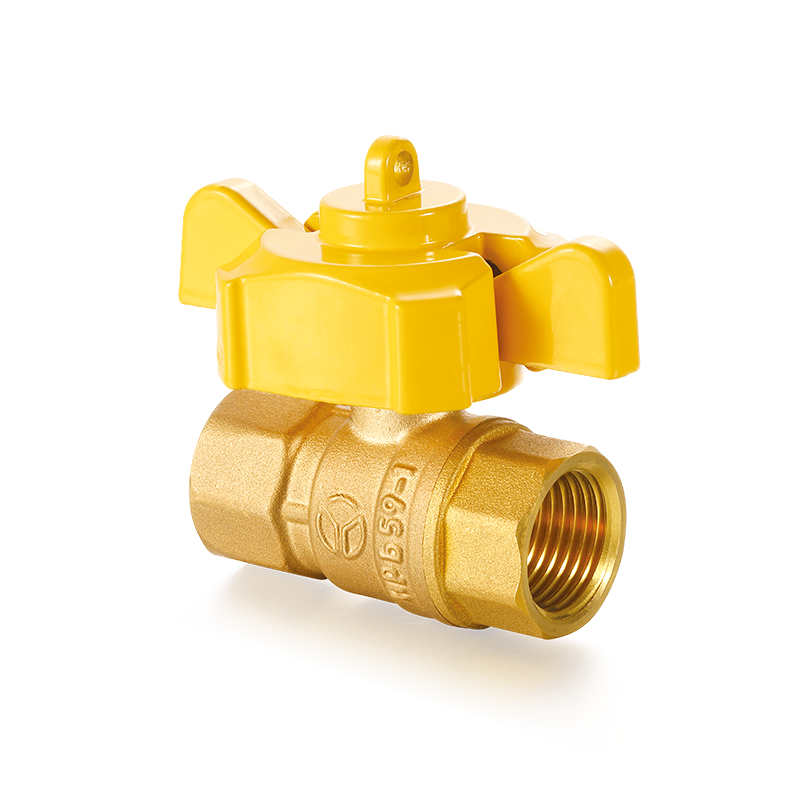

Cechą charakterystyczną tego zaworu jest zmodyfikowana konstrukcja uchwytu i trzpienia. W odróżnieniu od standardowego, swobodnie obracającego się uchwytu, Zamykany mosiężny zawór kulowy jest wyposażony w zatrzask lub wypustkę kłódki w podstawę uchwytu lub sam uchwyt. Ta klamra posiada jeden lub więcej otworów blokujących. Kiedy zawór jest precyzyjnie ustawiony w pozycji całkowicie „zamkniętej” (uchwyt prostopadły do ​​rury, 0°) lub całkowicie „otwarty” (uchwyt równoległy do ​​rury, 90°), otwór blokujący na uchwycie idealnie pokrywa się z odpowiednim otworem w korpusie zaworu. Operator może włożyć standardową kłódkę przez te dwa dopasowane otwory i zablokować ją, fizycznie zapobiegając przesuwaniu się klamki. Konstrukcja ta znana jest jako funkcja „Lockout/Tagout” (LOTO) i jest kluczowym elementem uznanych na całym świecie procedur izolacji energetycznej.

Z punktu widzenia inżynierii materiałowej korpus zaworu jest zwykle wytwarzany z wysokiej jakości kutego mosiądzu, powszechnie gatunków takich jak CW617N lub CW614N. Materiały te są znane ze swojej doskonałej odporności na korozję, dobrej obrabialności i wystarczającej wytrzymałości mechanicznej. Aby jeszcze bardziej zwiększyć trwałość i estetykę, powierzchnia korpusu zaworu jest często poddawana obróbce niklowany . Ta powłoka ze stopu niklu i fosforu skutecznie zapobiega utlenianiu lub odbarwianiu mosiądzu (powszechnie znanemu jako „matowienie”) w wilgotnym lub korozyjnym środowisku.

Co więcej, konstrukcja trzpienia odporna na wydmuchanie to kolejna krytyczna cecha bezpieczeństwa nowoczesnych blokowanych zaworów kulowych. Taka konstrukcja zapewnia, że ​​nawet przy wysokim ciśnieniu płynu lub gazu trzpień nie może zostać wypchnięty z korpusu zaworu podczas pracy, co zapobiega potencjalnemu wyciekowi, a nawet katastrofalnemu wypadkowi wyrzucenia trzpienia. Uszczelnienie trzpienia zazwyczaj wykorzystuje regulowane uszczelnienie dławnicy z PTFE (politetrafluoroetylenu). Materiał ten oferuje wyjątkowo niski współczynnik tarcia i doskonałą obojętność chemiczną, zapewniając płynny moment obrotowy i zapewniając długotrwałe, stabilne działanie uszczelniające.

Aby wizualnie zilustrować specyfikacje techniczne różnych typów zamykanych mosiężnych zaworów kulowych, poniżej zamieszczono tabelę porównawczą:

Dane opracowane na podstawie standardów branżowych.

Warto to zauważyć Ningbo Yunhua Valve Co., Ltd. zgromadziła głęboką wiedzę techniczną w dziedzinie produkcji zaworów. Jako firma skupiona na bezpieczeństwie i innowacjach systemów rurociągów, Yunhua Valve w pełni rozumie krytyczne znaczenie konstrukcji zamykanych na klucz w ochronie bezpieczeństwa operatora i integralności sprzętu. Podczas procesu badawczo-rozwojowego nasz zespół techniczny potraktował priorytetowo optymalizację dokładności pozycjonowania i długoterminowej niezawodności działania mechanizmu blokującego, zapewniając, że otwory w uchwycie i korpusie pozostają precyzyjnie dopasowane po wielokrotnych cyklach blokowania/odblokowywania, zapewniając w ten sposób solidną podstawę dla procedur bezpieczeństwa LOTO.

Zamykane mosiężne zawory kulowe nie są konieczne w każdym systemie rurociągów. Są one jednak obowiązkowymi urządzeniami zabezpieczającymi w środowiskach, w których nieprawidłowe działanie zaworu może prowadzić do poważnych obrażeń ciała, znacznych szkód materialnych lub naruszeń przepisów bezpieczeństwa w miejscu pracy. Podstawowym celem ich zastosowania jest fizyczne wymuszenie izolacji energetycznej i wyeliminowanie ryzyka błędu ludzkiego.

The Procedura Lockout/Tagout (LOTO). jest najbardziej podstawowym i najważniejszym scenariuszem zastosowania w bezpieczeństwie przemysłowym. W zakładach produkcyjnych, zakładach chemicznych, zakładach farmaceutycznych i zakładach wytwarzania energii sprzęt należy odizolować od wszystkich potencjalnych niebezpiecznych źródeł energii (w tym sprężonego powietrza, cieczy pod wysokim ciśnieniem, energii elektrycznej, energii chemicznej itp.) przed konserwacją, naprawą lub czyszczeniem. Zamykany mosiężny zawór kulowy służy jako krytyczny „punkt izolacji energetycznej”. Zgodnie z normami takimi jak OSHA 1910.147 (USA) personel konserwacyjny musi przymocować swoją osobistą kłódkę bezpieczeństwa i przywieszkę do urządzenia odłączającego energię (tego zaworu), aby zapobiec przypadkowemu włączeniu zasilania urządzenia przez inne osoby podczas pracy. Powodem, dla którego w tych zastosowaniach preferowane są mosiężne zawory kulowe z blokadą, jest to, że zapewniają solidną wydajność mechaniczną w połączeniu z doskonałą odpornością na korozję, umożliwiając obsługę złożonych płynów występujących w fabrykach, takich jak oleje hydrauliczne, chłodziwa i różne gazy procesowe.

W sferze obiekty użyteczności publicznej i budynki komercyjne Równie niezastąpioną rolę pełnią zamykane mosiężne zawory kulowe. Weź pod uwagę hotel z setkami pokoi, gęsto zaludnioną szkołę, szpital lub duży kompleks apartamentów. Jeżeli rury gazu ziemnego, przewody wody przeciwpożarowej lub główne piony wodociągowe w tych budynkach mogłyby być swobodnie obsługiwane przez nieupoważniony personel, konsekwencje byłyby tragiczne. Personel konserwacyjny może używać zamykanych zaworów kulowych do całkowitego odcięcia i zablokowania dopływu wody lub gazu do izolowanej sekcji podczas napraw awaryjnych lub rutynowej konserwacji, pod warunkiem że klucz będzie przechowywany przez wyznaczoną osobę. Metoda ta nie tylko skutecznie zapobiega wandalizmu lub złośliwej manipulacji ale także pozwala uniknąć wycieków lub przerw w działaniu usług spowodowanych przez ciekawskie dzieci lub inne nieupoważnione osoby przypadkowe manipulacje zaworami, znacznie zwiększając bezpieczeństwo i efektywność zarządzania obiektami użyteczności publicznej.

Istotnymi obszarami zastosowań tych zaworów są również sektory nawadniania w rolnictwie i inżynierii morskiej. W dużych gospodarstwach systemy nawadniające są szeroko rozpowszechnione i często zlokalizowane na niepielęgnowanych polach. Często zdarzają się przypadki nieupoważnionej kradzieży wody lub celowego zamknięcia zaworów. Zamykane mosiężne zawory kulowe zamontowane w kluczowych węzłach skutecznie rozwiązują ten problem. Rolnicy mogą ustawić stan zaworu zgodnie ze swoim planem nawadniania, zablokować go i zapewnić prawidłowe działanie systemu. W inżynierii morskiej lub obiektach przybrzeżnych sprzęt jest stale narażony na trudne warunki z dużą mgłą solną i wysoką wilgotnością, co wymaga wyjątkowo wysokiej odporności materiału na korozję. W odpowiedzi zaawansowani producenci produkują zawory kulowe za pomocą mosiądz odporny na odcynkowanie (DZR). . Ten specjalny stop mosiądzu optymalizuje skład, aby skutecznie hamować preferencyjną korozję i wymywanie cynku (odcynkowanie), które może wystąpić w wodzie o określonej jakości (szczególnie tej o wysokiej zawartości jonów chlorkowych). Zapobiega to wyciekom lub nawet pęknięciom spowodowanym wewnętrznymi uszkodzeniami konstrukcyjnymi korpusu zaworu, zapewniając długoterminową niezawodną pracę na statkach, w zakładach odsalania lub przybrzeżnych parkach chemicznych.

Ningbo Yunhua Valve Co., Ltd. głęboko rozumie zróżnicowane potrzeby w zakresie zaworów bezpieczeństwa w różnych gałęziach przemysłu. Nasza seria zamykanych mosiężnych zaworów kulowych została nie tylko zaprojektowana i przetestowana ściśle według norm bezpieczeństwa LOTO, ale oferuje także różne opcje materiałowe do stosowania w trudnych warunkach pracy, w tym standardowy mosiądz CW617N i bardziej wymagający mosiądz DZR. Nasze produkty zostały z powodzeniem wykorzystane w projektach rurociągów dla kilku dużych parków przemysłowych i kompleksów handlowych w Chinach, zdobywając zaufanie klientów dzięki stabilnemu i niezawodnemu działaniu.

Aby w pełni wykorzystać żywotność i bezpieczeństwo wysokiej jakości mosiężnego zaworu kulowego z blokadą, niezbędne są odpowiednie procedury instalacyjne i okresowe kontrole konserwacyjne. Nawet najlepszy zawór będzie miał gorsze działanie i bezpieczeństwo, jeśli zostanie zainstalowany nieprawidłowo lub nie będzie wymagał niezbędnej konserwacji.

Kluczowe punkty dotyczące wymiarowania i instalacji :
Przed instalacją należy sprawdzić, czy ciśnienie i temperatura zaworu odpowiadają rzeczywistym warunkom pracy systemu rurociągów. Sprawdź oznaczenia na korpusie zaworu, w tym średnicę nominalną, ciśnienie znamionowe (np. PN40) i oznaczenie materiału. Zwróć uwagę na strzałkę kierunku przepływu na korpusie (szczególnie ważne w przypadku konstrukcji z uszczelnieniem jednokierunkowym). Chociaż większość zaworów kulowych jest dwukierunkowa, przestrzeganie kierunku przepływu zalecanego przez producenta jest zawsze bardziej niezawodną praktyką. Do gwintowanych mosiężnych zaworów kulowych, użycie dwóch kluczy ma kluczowe znaczenie, aby uniknąć uszkodzenia zaworu . W szczególności należy użyć jednego klucza do stabilnego przytrzymania korpusu zaworu, a drugiego do dokręcenia połączenia złączki rurowej. Zapobiega to przenoszeniu momentu obrotowego bezpośrednio na połączenie korpusu z maską, co pozwala uniknąć deformacji nadwozia, wycieków, a nawet pęknięć spowodowanych nierównomiernym naprężeniem. Nałóż odpowiednią ilość taśmy PTFE lub uszczelniacza do gwintów na męskie gwinty rury, ale upewnij się, że żaden materiał uszczelniający nie przedostaje się do otworu rury lub ścieżki przepływu zaworu. Resztki taśmy uszczelniającej mogą wbić się w gniazda zaworów z PTFE, uszkadzając powierzchnię uszczelniającą i powodując, że zawór nie zamknie się całkowicie po zamknięciu. Po montażu, przed całkowitym uruchomieniem zaworu, należy przeprowadzić próbę ciśnieniową, aby upewnić się, że nie ma wycieków w żadnym miejscu połączenia.

Praktyki konserwacji i rozwiązywania problemów :
Zamykane mosiężne zawory kulowe w czystych mediach użytkowych (takich jak woda wodociągowa, czyste sprężone powietrze, gaz ziemny) są praktycznie bezobsługowe. Jednak po długotrwałym użytkowaniu mogą pojawić się pewne typowe problemy. Na przykład, jeśli uchwyt staje się wyjątkowo sztywny lub blokuje się, zwykle nie jest to prosty problem „braku smarowania”. Może to być spowodowane pęcznienie PTFE materiał gniazda lub cząstki zanieczyszczeń uwięzione pomiędzy kulą a gniazdem. W tym momencie nigdy nie używaj drążka do oszukiwania (np. długości rury), aby na siłę obrócić klamkę . Praktyka ta może nie tylko uszkodzić mechanizm blokujący, ale także zdeformować trzpień lub rozerwać gniazdo PTFE. Prawidłowa procedura polega na rozhermetyzowaniu układu, a następnie rozmontowaniu zaworu w celu sprawdzenia i oczyszczenia. Do czyszczenia części metalowych można stosować rozpuszczalniki, takie jak benzyna, ale w przypadku elementów niemetalowych, takich jak gniazda z PTFE i pierścienie uszczelniające typu O-ring, należy używać oczyszczonej wody lub alkoholu i unikać długotrwałego moczenia. Jeżeli po czyszczeniu zawór nadal działa trudno, należy go wymienić.

W przypadku zaworów stosowanych w krytycznych programach bezpieczeństwa LOTO, ustalenie a Zdecydowanie zaleca się regularny harmonogram testów funkcjonalnych . Na przykład co kwartał lub pół roku wykonuj test „szczelności gniazda”. Konkretne kroki to: upewnić się, że rura wylotowa jest pozbawiona ciśnienia i nie ma zapotrzebowania na ciśnienie, całkowicie zamknąć zawór i zablokować go osobistą kłódką, następnie otworzyć zawór odpowietrzający na wylocie lub obserwować podłączony manometr. Jeśli widzisz ciągły przepływ płynu lub odczyt manometru powoli rośnie, oznacza to, że uszczelka gniazda jest uszkodzona i zawór należy natychmiast wymienić, aby przywrócić jego funkcję niezawodnego punktu odcięcia.

Ningbo Yunhua Valve Co., Ltd. zobowiązuje się nie tylko do dostarczania wysokiej jakości mosiężnych zaworów kulowych z blokadą, ale także do oferowania naszym klientom wsparcia technicznego w całym cyklu życia. Nasze produkty są kute z wysokiej jakości mosiądzu CW617N, a gniazda są wykonane z czystego PTFE lub PTFE wzmocnionego włóknem szklanym, co zapewnia niski moment obrotowy i doskonałe właściwości uszczelniające podczas długotrwałego użytkowania. Podczas produkcji ściśle wdrażamy system zarządzania jakością ISO9001. Każdy zawór przed opuszczeniem fabryki przechodzi 100% testy szczelności, co gwarantuje, że produkty dostarczane klientom są niezawodne i bezpieczne. Jednocześnie nasz zespół techniczny może zapewnić profesjonalne doradztwo w zakresie doboru oraz wskazówki dotyczące instalacji/konserwacji w oparciu o konkretne warunki pracy, pomagając zmaksymalizować żywotność zaworu i zminimalizować długoterminowe koszty eksploatacji.

Często zadawane pytania (FAQ)

P1: Jaka jest podstawowa różnica między zamykanym mosiężnym zaworem kulowym a standardowym mosiężnym zaworem kulowym?
O: Podstawowa różnica polega na konstrukcji uchwytu. Uchwyt i/lub korpus zamykanego zaworu kulowego zawiera zatrzask z otworami, co pozwala operatorowi na użycie standardowej kłódki do fizycznego zablokowania zaworu w pozycji całkowicie otwartej lub całkowicie zamkniętej, aby zapobiec nieuprawnionemu lub przypadkowemu uruchomieniu. W standardowym zaworze kulowym brakuje tej funkcji.

P2: Jak mogę mieć pewność, że zakupiony przeze mnie zawór spełnia standardy bezpieczeństwa przemysłowego?
O: Upewnij się, że producent zapewnia jasne parametry wydajności, w tym maksymalne ciśnienie robocze, odpowiedni zakres temperatur i certyfikaty materiałowe. W przypadku zaworów stosowanych w zabiegach LOTO należy sprawdzić, czy mechanizm blokujący jest niezawodny i czy uchwyt i otwory blokujące są dokładnie ustawione w pozycji otwartej i zamkniętej. Ningbo Yunhua Valve Co., Ltd. produkuje produkty według międzynarodowych standardów i dostarcza szczegółowe karty techniczne, spełniając wymagania rygorystycznych audytów bezpieczeństwa.

P3: Czy ten typ zaworu nadaje się do rurociągów gazu ziemnego?
O: Tak, odpowiednio certyfikowane mosiężne zawory kulowe z blokadą doskonale nadają się do rurociągów gazu ziemnego lub LPG. Mosiądz zapewnia doskonałą odporność na korozję gazową, a funkcja blokowania zapobiega przypadkowemu lub złośliwemu działaniu. Upewnij się, że wybrany zawór jest wyraźnie oznaczony do obsługi gazu i że jego ciśnienie znamionowe spełnia wymagania systemu gazowego.

P4: Uchwyt zaworu stał się bardzo sztywny w obsłudze. Czy mogę dodać smaru lub użyć dłuższej rękojeści?
O: Zdecydowanie NIE jest to zalecane. Sztywność zwykle wynika ze zużycia, pęcznienia wewnętrznego gniazda PTFE lub uwięzionych zanieczyszczeń. Dodanie smaru może nie rozwiązać problemu i może spowodować zanieczyszczenie mediów. Używanie drążka ściągającego (np. stalowej rury) może łatwo uszkodzić trzpień, mechanizm blokujący lub gniazda, powodując awarię zaworu lub wyciek. Prawidłowe podejście polega na rozhermetyzowaniu układu, a następnie zdemontowaniu zaworu w celu kontroli/czyszczenia lub całkowitej jego wymianie.

P5: Czy Ningbo Yunhua Valve Co., Ltd. zapewnia gwarancję i wsparcie techniczne dla swoich produktów?
O: Tak. Jako profesjonalny producent zaworów, Ningbo Yunhua Valve Co., Ltd. oferuje gwarancję jakości na wszystkie wysyłane produkty. Dostarczamy nie tylko znormalizowane produkty zaworowe, ale także dysponujemy profesjonalnym zespołem technicznym, który jest w stanie zaoferować kompleksowe usługi wsparcia, w tym doradztwo w zakresie wyboru, wskazówki dotyczące instalacji i analizę awarii, zapewniając bezpieczne i wydajne działanie systemu kontroli płynów.
